Caixa De Transmissão Angular

A caixa de transmissão angular é um componente essencial em máquinas e veículos que precisam transmitir potência entre eixos não alinhados, garantindo rigidez, precisão e durabilidade em aplicações industriais e automotivas.

O que é uma caixa de transmissão angular e como ela funciona?

Uma caixa de transmissão angular é um conjunto de engrenagens ou mecanismos projetado para transmitir movimento entre dois eixos cujo eixo de rotação não está alinhado, normalmente formando um ângulo reto ou outro não convencional. Diferentemente de uma caixa de velocidades convencional, que geralmente trabalha com eixos paralelos, essa caixa emprega engrenagens cônicas, hipoides ou mesmo planetárias para transmitir torque mantendo a relação de velocidade e o sentido de rotação desejados. A geometria interna e o posicionamento dos elementos permitem que a potência seja desviada com eficiência, compensando desalinhamentos e absorvendo pequenas variações de montagem, o que reduz vibrações e ruídos indesejados.

Para que serve uma caixa de transmissão angular no setor industrial?

No ambiente industrial, a caixa de transmissão angular desempenha funções críticas em máquinas que exigem transferência de movimento em layouts compactos ou com restrições de espaço. Ela permite redirecionar força entre eixos em posições que não seriam possíveis com acoplamentos lineares, possibilitando o reaproveitamento de engrenagens em sistemas de esteiras, prensas, esteiras transportadoras e máquinas de processamento. Além disso, proporciona maior controle sobre o torque e a velocidade de saída, protegendo equipamentos contra sobrecargas e contribuindo para uma operação mais estável e com menor necessidade de manutenção corretiva.

Quais são os principais tipos de caixa de transmissão angular disponíveis?

Conhecer os tipos ajuda a escolher a solução ideal conforme o aplicativo, o torque e as condições de funcionamento. Os modelos mais comuns incluem:

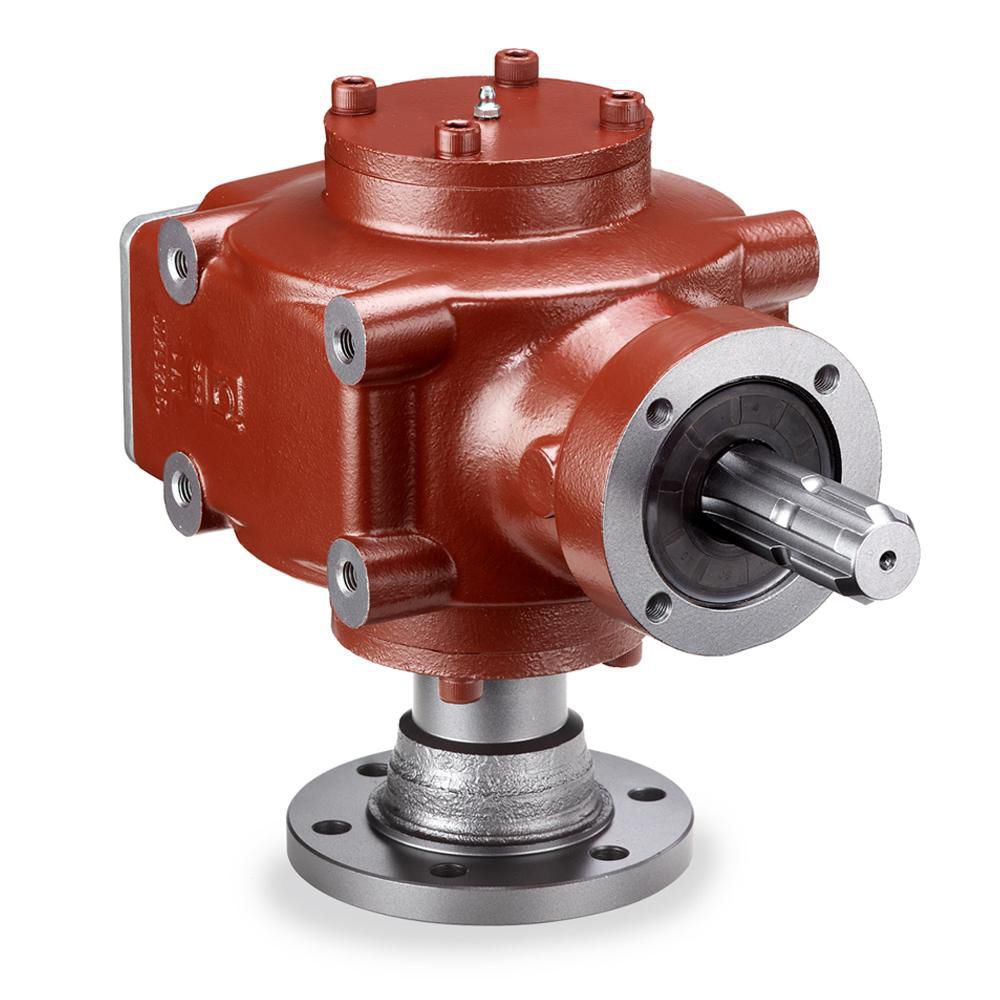

• Caixa de transmissão angular com engrenagens cônicas: indicada para aplicações que exigem transmissão entre eixos em ângulo reto, oferecendo bom rendimento e capacidade de torque moderada.

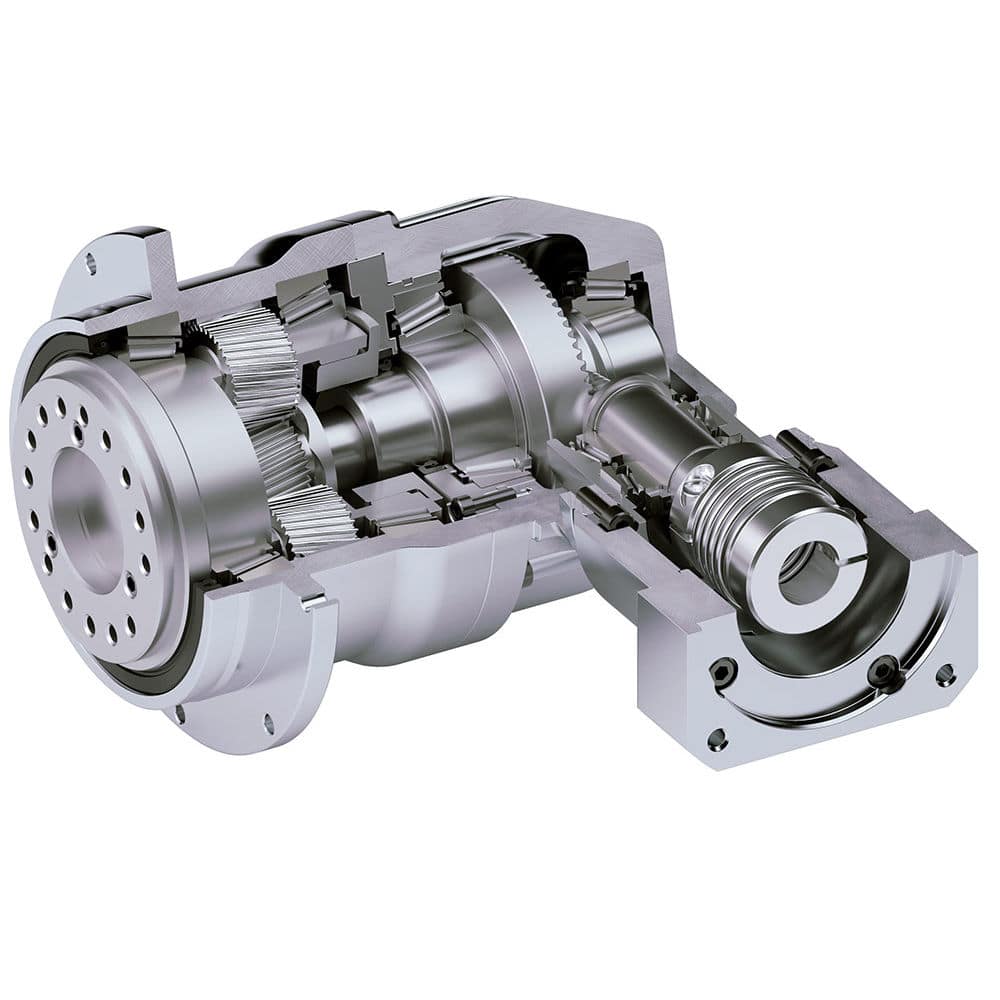

• Caixa planetária de engrenagens em ângulo: combina redução planetária com desvio angular, proporcionando alta relação de redução, compactação e transmissão de alta rigidez.
• Caixa de transmissão angular tipo hipóide: usada quando se precisa de torque elevado e relações de redução grandes, com contato alongado das engrenagens que proporciona maior resistência ao desgaste.
• Caixa de transmissão angular com engrenagens helicoidais: projetada para operações mais silenciosas e com maior eficiência, adequada a máquinas que demandam menor ruído e maior vida útil das engrenagens.

Quais são as vantagens de usar uma caixa de transmissão angular em projetos de engenharia?

Adotar uma caixa de transmissão angular em projetos de engenharia traz uma série de benefícios que impactam diretamente na performance e na economia do ciclo de vida do equipamento. Dentre as principais vantagens, destacam-se:

1. Transmissão de potência confiável em ângulos difíceis: permite redirecionar o movimento entre eixos que não podem ser alinhados linearmente, seja em ângulo reto ou em desvios intermediários.
2. Compactação e economia de espaço: possibilita um projeto mais enxuto, integrando redutor e desvio em um único componente, o que reduz o volume total da máquina.
3. Precisão na entrega de torque: mantém a relação de velocidade e o sentido de rotação exigidos, essencial para máquinas que demandam controle rigoroso sobre o movimento.
4. Redução de vibrações e ruídos: o projeto interno otimizado e o alinhamento preciso diminuem o balanço e as oscilações, melhorando a qualidade da operação.
5. Maior vida útil e menor custo de manutenção: com selamentos adequados, lubrificação correta e materiais de qualidade, a caixa resiste ao desgaste mesmo em ambientes exigentes.

Como escolher a caixa de transmissão angular ideal para a sua aplicação?

A seleção do modelo adequado exige a análise de requisitos técnicos específicos, pois cada aplicação impõe restrições de torque, velocidade, espaço e condições de operação. É preciso considerar:

• Torque e potência de entrada e saída: verifique os valores máximos e mínimos para garantir que a caixa não será subdimensionada nem superdimensionada.
• Ângulo de desvio e disposição dos eixos: mecanismos como engrenagens cônicas ou hipóides têm limites de ângulo; saiba qual atende ao seu layout.
• Taxa de redução necessária: defina a relação de velocidade para alcançar a velocidade de saída desejada sem comprometer o torque.
• Ambiente de operação: avalie fatores como temperatura, poeira, umidade e exposição a produtos químicos para escolher materiais e lubrificação adequados.
• Dimensões e montagem: assegure-se de que a caixa caiba no espaço disponível e que o eixo de saída possa ser conectado ao acionamento sem incorrer em folgas indesejadas.

Quais cuidados de manutenção são essenciais para prolongar a vida útil da caixa de transmissão angular?

A manutenção preventiva é a chave para evitar paradas bruscas e custos elevados com reparos. Algumas práticas recomendadas incluem:

• Verificação regular da lubrificação: mantenha os níveis de óleo dentro dos limites recomendados e use lubrificantes específicos para engrenagens, conforme o fabricante.
• Inspeção de vedantes e selos: observe vazamentos de óleo e poeira que possam penetrar na caixa, substituindo componentes de vedação danificados.
• Monitoramento de temperatura e ruído: aumentos anormais de temperatura ou sons metálicos podem indicar desgaste precoce de engrenagens ou falta de lubrificação.
• Alinhamento dos eixos: garanta que a conexão entre a caixa e os eixos esteja corretamente alinhada para evitar cargas indesejadas e vibrações.
• Testes de carga e vazamento: realize procedimentos de campo periódicos para confirmar se a caixa está transmitindo potência sem perdas excessivas de torque.

Perguntas frequentes

Posso usar uma caixa de transmissão angular em aplicações de alta rotação?

Sim, desde que a caixa seja dimensionada para a velocidade de operação e projetada com rolamentos de precisão e lubrificação adequada para altas rotações.

Qual a diferença entre caixa de transmissão angular e redutor convencional?

A principal diferença está na geometria do desvio: a caixa de transmissão angular redireciona o movimento entre eixos não paralelos, enquanto o redutor convencional geralmente mantém eixos paralelos, focando apenas na redução de velocidade.

Como garantir a precisão em sistemas que usam caixa de transmissão angular?

Escolha componentes com tolerâncias apertadas, alinhe os eixos durante a montagem e realize manutenção periódica para evitar folgas e desgaste que comprometam a precisão.

Existem normas específicas para a instalação de caixas de transmissão angular?

Sim, siga as normas técnicas da fabricante e as diretrizes de engenharia mecânica para fixação, alinhamento e lubrificação, garantindo assim segurança e conformidade do equipamento.
