Neste artigo, você vai entender o que significa voltagem 127/220, como ela é usada na prática e quais os cuidados essenciais na instalação elétrica residencial e comercial.

O que é voltagem 127/220 e para que serve

A expressão voltagem 127/220 indica um sistema de fornecimento de energia elétrica que opera com duas tensões distintas no mesmo circuito. A tensão de fase entre um condutor fase e neutro é de 127 V, enquanto a tensão entre duas fases é de 220 V. Esse sistema é bastante comum em prédios comerciais, condomínios e algumas residências que demandam equipamentos com diferentes níveis de tensão.

Diferente do sistema monofásico de 220 V convencional, onde há apenas uma fase e um neutro, o sistema 127/220 traz uma configuração trifásica adaptada para reduzir perdas de energia e permitir o uso simultâneo de equipamentos que exigem 127 V e outros que funcionam com 220 V. A voltagem 127/220 é projetada para garantir eficiência e segurança em instalações com maior demanda de potência.

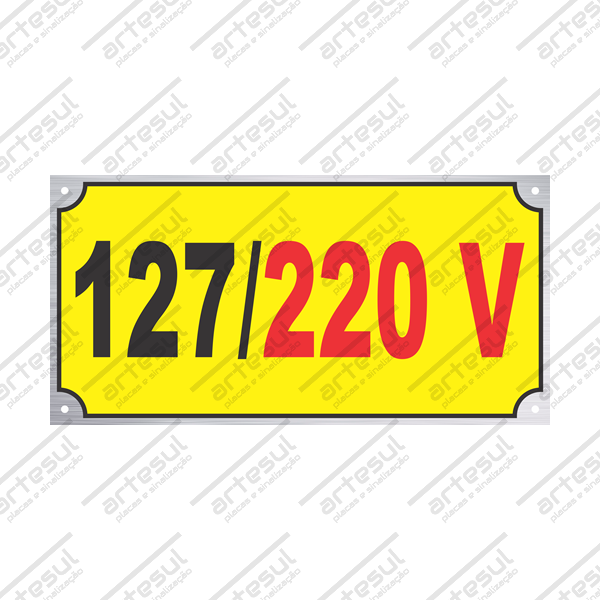

Etiqueta 127v e 220v | PDF
Etiqueta 127v e 220v | PDF

Requisitos e ferramentas necessárias

  • Medidor de tensão digital ou multímetro ideal para verificar a tensão entre fase e neutro e entre fases.
  • Ferragens e disjuntores adequados à corrente nominal do sistema, geralmente 20 A ou 32 A conforme a potência.
  • Cabos elétricos comisolamento apropriado para a tensão de 220 V, considerando o comprimento e a seção necessárias.
  • Caixa de distribuição com espaços para disjuntores de fase, neutro e proteção contra curtos.
  • Documentação técnica da instalação existente e planta de localização dos pontos de uso.
  • Conhecimento básico de eletricidade ou auxílio de um eletricista certificado para garantir o cumprimento das normas da ABNT.

Passo a passo para identificar e instalar o sistema 127/220

  1. Verifique a origem da energia: confira no quadro de distribuição se a chegada da rede é trifásica e se os níveis de tensão estão dentro dos padrões exigidos para voltagem 127/220.
  2. Meça as tensões disponíveis: use um multímetro para ler a tensão entre cada fase e o neutro (deverá apresentar cerca de 127 V) e entre duas fases (deverá apresentar cerca de 220 V).
  3. Planeje a distribuição: defina quais circuitos receberão 127 V e quais receberão 220 V, considerando a potência de cada equipamento e a corrente nominal necessária.
  4. Instale os disjuntores adequados: proteja cada circuito com disjuntores dimensionados para a corrente específica, garantindo margem de segurança conforme a norma da ABNT NBR 5410.
  5. Conecte fase, neutro e terra: siga as cores padrões para os condutores, mantendo a identificação correta para evitar riscos de curto eletrocutão.
  6. Teste a instalação: após conectar todos os componentes, remeça as tensões em cada ponto de uso para confirmar que estão dentro dos limites de 127 V e 220 V.
  7. Documente a instalação: registre as medidas, fotos e projetos para futuras manutenções e possíveis inspeções por parte de um profissional.

Erros comuns e cuidados essenciais

  • Não verificar a compatibilidade dos equipamentos: alguns aparelhos não suportam a voltagem 127/220 e podem ser danificados se conectados à tensão errada.
  • Dimensionamento incorreto dos disjuntores: disjuntores comuns podem não oferecer proteção adequada, exigindo ajustes precisos conforme a corrente de cada circuito.
  • Ignorar o aterramento: um sistema mal aterrado aumenta o risco de choques elétricos e danos a equipamentos, mesmo que a voltagem 127/220 esteja corretamente ajustada.
  • Confundir as fases: ligar equipamentos em fase errada pode causar superaquecimento, quedas de energia e falhas permanentes.
  • Manutenção irregular: inspeções periódicas são fundamentais para identificar degradação de cabos, conexões soltas e desgaste de componentes.
  • Trabalho sem desligamento: realizar intervenções sem cortar a energia é perigoso e pode resultar em acidentes graves, mesmo com medidas de proteção.

Perguntas frequentes sobre voltagem 127/220

Posso usar equipamentos de 220 V em instalação de 127/220?
Dependendo do equipamento, sim, pois o sistema oferece ambas as tensões. Verifique a etiqueta de tensão do aparelho e assegure que ele seja compatível com a voltagem disponível no ponto de uso.
Qual a diferença entre voltagem 127/220 e 220 V monofásico?
Enquanto o 220 V monofásico usa uma única fase e um neutro, a voltagem 127/220 traz uma configuração trifásica que permite a conexão de diferentes cargas simultaneamente, reduzindo perdas e proporcionando maior eficiência energética.
O que fazer se a medição estiver fora dos padrões de 127/220?
Verifique as conexões, os disjuntores e o transformador de entrada. Se o problema persistir, entre em contato com um eletricista ou com a distribuidora de energia para ajustar a rede.
É obrigatório usar disjuntores residual em instalações 127/220?
Sim, especialmente em áreas úmidas e em circuitos de tomadas, conforme determina a norma da ABNT. O dispositivo protege contra choques elétricos e curto-circuitos, aumentando a segurança da instalação.
Quantos aparelhos posso ligar em um mesmo circuito de 127/220?
O número máximo depende da corrente suportada pelo circuito e da potência total dos equipamentos. Calcule a soma das potências e garanta que esteja abaixo da capacidade do disjuntor e dos cabos.

Compreender o que significa voltagem 127/220 é essencial para garantir uma instalação elétrica segura, eficiente em conformidade com as normas técnicas. Ao seguir os passos apresentados e evitar os erros comuns, você protege equipamentos, pessoas e garante o bom funcionamento de sistemas elétricos em ambientes residenciais e comerciais.
