Teste De Energia

Este guia especializado sobre teste de energia explica, de forma prática e detalhada, como avaliar a qualidade da energia elétrica em residências e empresas no Brasil. Ao final, você terá clareza sobre os principais problemas, instrumentos recomendados e boas práticas para mitigar riscos.

Resumo dos principais pontos sobre teste de energia

• Entender os conceitos básicos de qualidade de energia e seus impactos.
• Identificar os principais tipos de distorção e flutuação de energia.
• Conhecer os instrumentos mais indicados para teste de energia, desde multímetros até analisadores avançados.
• Aprender o passo a passo para conduzir um teste de energia seguro e eficaz.
• Reconhecer erros comuns e como evitá-los durante a medição.
• Interpretar os resultados e definir as ações corretivas necessárias.

O que é teste de energia e por que importa

O teste de energia refere-se à avaliação sistemática da qualidade da energia elétrica fornecida na sua instalação, medindo parâmetros como tensão, corrente, frequência, distorção de harmônicos, flutuação e ruído elétrico. No Brasil, a qualidade deve estar em conformidade com as normas da ANEEL e da série NBR IEC 61000 da ABNT, que tratam de compatibilidade eletromagnética e padrões de energia. Um teste de energia bem conduzido identifica riscos a equipamentos sensíveis, eletrônicos e processos produtivos, prevenindo paradas, falhas e custos elevados com manutenção.

Requisitos e ferramentas necessárias

• Documentação técnica: manuais de equipamentos, especificações de fábrica e registros de energia.
• Equipamentos de medição: multímetros digitais, osciloscópios, analisadores de qualidade de energia, registradores de dados e sensores de corrente.
• Equipamento de proteção: luvas isoladas, óculos de proteção, calçados apropriados e, se necessário, equipamento de proteção individual completo.
• Acessórios: cabos de boa qualidade, adaptadores conforme a norma brasileira, software de análise e etiquetas de identificação.

Passo a passo para conduzir um teste de energia

1. Planejamento e definição de escopo

   Delimite qual ou quais equipamentos, painéis ou subestações serão avaliados. Determine os critérios de aceitação, os horários de teste (pico e fora de pico) e os parâmetros a serem medidos, conforme a norma técnica aplicável.



2. Preparação e segurança

   Isolate seção da rede a ser testada, bloqueie e sinalize os pontos de intervenção (tagout/lockout). Verifique a existência de risco de choque, curto-circuito e incêndio. Certifique-se de que todos os envolvidos conhecem o procedimento de emergência.

3. Conexão dos instrumentos

   Conecte multímetros e sensores de forma correta: tensão em paralelo, corrente em série. Para análise de harmônicos e fator de potência, posicione os sensores de corrente e tensão de acordo com o fabricante. Use configurações adequadas para a frequência da rede (60 Hz na maioria das regiões do Brasil).

4. Captura de dados

   Registre leituras de tensão RMS, corrente, potência ativa, reativa e aparente, fator de potência, distorção de tensão e corrente (THD), flutuação de tensão e frequência. Em ambientes com variabilidade, utilize gravadores de energia para monitoramento contínuo ao longo de horas ou dias.



5. Análise imediata e relatório

   Compare os valores medidos com as margens previstas pela NBR e comercializada. Identifique picos, quedas, ruídos, distorção harmônica e instabilidade de frequência. Elabore um relatório com gráficos, tabelas e recomendações técnicas.

6. Ações corretivas e validação

   Implemente medidas como correção de fator de potência com capacitores, filtros passivos ou ativos, estabilizadores de tensão e revisão de aterramento. Repita os testes para validar a eficácia das intervenções.

Equipamentos e abordagens mais indicadas

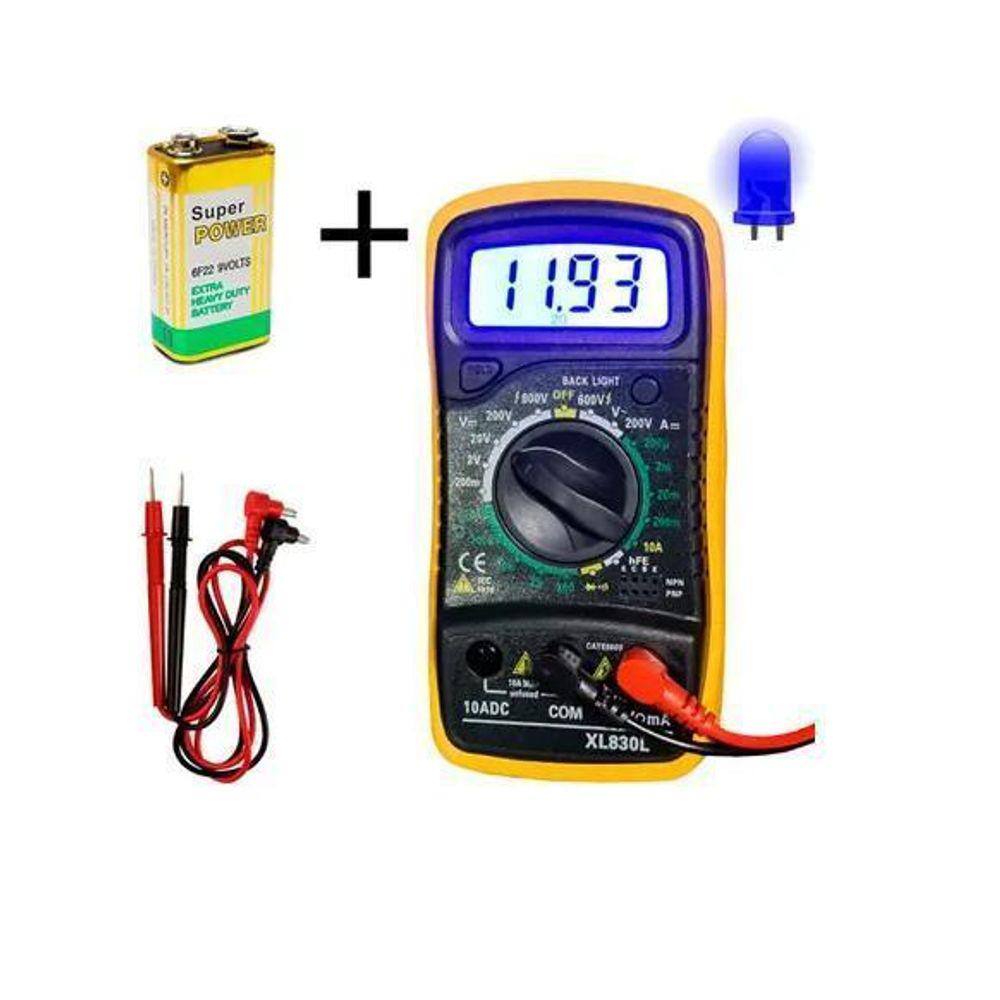

A escolha do equipamento depende da complexidade da análise. Um multímetro digital de precisão serve para medições pontuais de tensão, corrente e frequência. Já um analisador de qualidade de energia oferece métricas detalhadas, como distorção harmônica, flutuação de fase, energia reativa e ativa, além de relatórios em software. Para monitoramento contínuo, use registradores de energia que armazenam dados ao longo do tempo. Em projetos críticos, considere a utilização de osciloscópios digitais para visualizar transientes e ruídos rápidos.

Erros comuns e como evitá-los

• Não validar a calibragem dos instrumentos: realize verificações periódicas e ajustes conforme o fabricante.
• Ignorar o contexto da rede: teste em diferentes regimes (pico, fora de pico) e em diversos pontos da instalação.
• Conexões inadequadas ou mal conectadas: revise polaridade, tipo de conexão e compatibilidade com a tensão do sistema.
• Falta de documentação: mantenha registros detalhados das condições de teste, configurações e resultados para subserviência futura.
• Não considerar fatores ambientais: temperatura, umidade e interferência externa podem afetar a medição, especialmente em teste de energia em locais expostos.

Interpretação dos resultados e tomada de decisão

Após o teste de energia, classifique os dados em conformidade, atenção e ação imediata. Níveis leves de distorção podem ser monitorados, mas harmônicos elevados ou flutuações de tensão persistente exigem correção técnica. Priorize intervenções que reduzam riscos a equipamentos críticos, como servidores, HVAC e sistemas de segurança. Quando necessário, consulte engenheiros especialistas em qualidade de energia para projeto de soluções como filtros, retificadores ou sistemas de energia ininterrupta (UPS).

Perguntas frequentes sobre teste de energia

• Como posso testar a energia em casa sem equipamentos caros?

  Use um multímetro digital simples para verificar a tensão em tomadas padrão e observe a estabilidade. Em caso de suspeitas de ruído ou travamentos, procure um técnico com analisador de qualidade.

• Qual a frequência ideal da rede no Brasil?

  A frequência deve ser 60 Hz. Flutuações fora da faixa de 59,5 a 60,5 Hz indicam instabilidade e devem ser investigadas.



• O teste de energia identifica problemas de aterramento?

  Sim, desde que o equipamento meda corretamente potencial de terra e ruído de contato. A revisão do aterramento é essencial para segurança e qualidade.

• Como evitar falsos positivos nas medições?

  Isolamento adequado, conexão correta e tempo de amostragem compatível com o fenômeno estudado reduzem distorções de leitura.

• É necessário repetir o teste após mudanças na instalação?

  Sim, toda alteração em painéis, cargas ou aterramento pode afetar a qualidade e deve ser reavaliada com teste de energia.



Conclusão sobre teste de energia

Dominar o teste de energia permite antecipar falhas, proteger equipamentos e garantir eficiência operacional. Ao seguir este procedimento estruturado, você transforma medições pontuais em um programa contínuo de gestão de energia, alinhado às normas brasileiras e focado na segurança e na confiabilidade.
